雷電流的特征能量W/R是沖擊電流在1歐姆電阻上的能量。這個能量是電流平方值對時間的積分:

W/R=∫i²dt

此特征能量通常也被稱為電流的平方脈沖。它對雷電沖擊電流通過導體而產生熱效應，以及雷電流流過時導線之間力的相互作用，都起到關鍵性的作用。(圖2.5.1)

在一段電阻為R的導體中轉換的能量W為:

W=R·∫i²dt=R·W/R

R  (與溫度有關的)導體的直流電阻

W/R 特征能量

面對生命、火災和爆炸危險，在設計和建立雷電保護裝置時，計算雷電沖擊電流通過導體產生的熱效應，是十分必要的。在計算時，雷電沖擊電流通過雷電保護系統各部件，在所有歐姆電阻所產生的熱能都應予以考慮。另外，由于這個過程十分短暫，與周圍環境的熱能交換可以忽略不計。

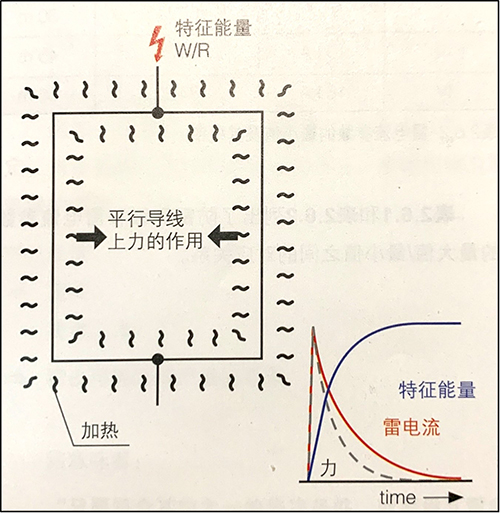

圖2.5.1 由雷電流特征能量而產生的熱效應及力的作用

在長度為l、距離為d的平行導線中，由于電流i而產生的電動力，可近似地按照下列公式進行計算:

F(t)=μ₀2π·i²(t)·1/d

式中:

F(t) 電動力

i電流

Ho 磁導率

I長度

d平行導線之間的距離

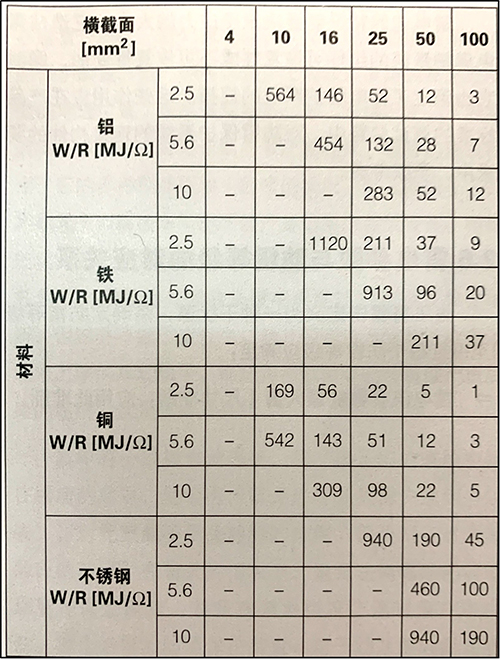

表2.5.1 在不同的導電介質中溫度的變化?T（單位：k）

當通過兩個導線上的電流方向相同時，產生的力使它們相互吸引;當通過兩個導線上的電流方向相反時，產生的力使它們相互排斥。它們和導線中電流的乘積成正比，和兩者之間的距離成反比。即使在單個彎曲的導線中，也存在力的作用，而且力的大小與彎曲導線中電流的平方成正比。

圖2.5.2 兩根平行導線之間電動力的作用

雷電流的特征能量決定了應力的大小，它造成雷電保護系統的組件可恢復性或不可恢復性變形，同時它也確定了雷電防護系統的規模。這些作用應在產品標準的測試裝置中，對防雷保護系統的連接構件的要求中，予以考慮。
