電源浪涌保護器在IT系統中的應用，允許使用過電流保護設備、剩余電流漏電流保護裝置(RCD)以及絕緣監控裝置作為“故障條件下防止電擊”的保護裝置。

在TN或TT系統中，單相故障時“故障條件下防止電擊的保護”由相應的過電流保護設備或RCD，通過自動斷開電源來保證，然而在IT系統中只有故障告警。由于IT系統在發生單相故障時會構成參考地，所以不會出現太高的接觸電壓。IT系統能夠在單相故障后繼續運行，因此那些在發生單相故障前已經開始運行的過程處理或生產(如:化學工業)仍可繼續完成。在單相故障時，保護地線(PE線)可帶有故障相的電位，但這并不危險，因?yàn)樗性撓嗦懵秾?dǎo)電部分和能觸摸到的金屬部分都通過了保護地線的連接而具有相同的電位，因此人不會有被電勢差擊中的危險。但盡管如此，必須考慮在單相故障的情況下，在 IT系統中非故障相對地電位等于相間電壓的情況。因此，在 230/400V IT 系統中，在電涌保護器失效的情況下，加在非故障相的電涌保護器的電壓會達到400 V。在根據zui大持續工作電壓選擇SPD時，必須考慮這種可能的運行狀態。

電源浪涌保護器在IT系統中的應用，在考慮IT系統的保護時，要區分以下兩種系統:不帶中線的和帶中線的IT系統。對于不帶中線的IT系統，SPD在所謂的“3+0”電路中，連接于相線和PE線之間。而后者可以使用“4+0”和“3+1”電路。當使用“3+1”電路時，必須注意，在N-PE之間，必須使用與系統條件相適配的、具有續流抑制能力的 SPD。對于帶有和不帶中線的IT系統中使用1級、2級和3級SPD時，其zui大持續工作電壓有如下規定。(圖8.1.5.1a-c)

圖8.1.5.1a無中性線的IT系統；“3+0”電路

圖8.1.5.1b帶有中線的IT系統；“4+0”電路

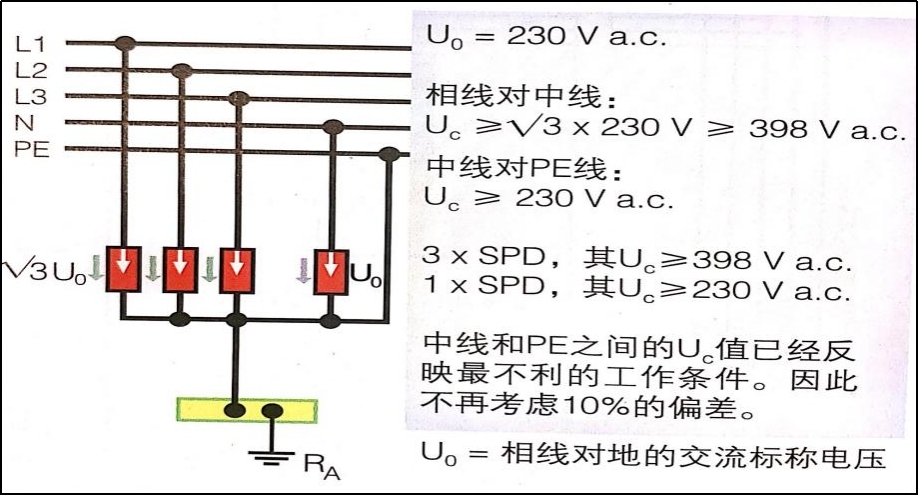

圖8.1.5.1c帶有中線的IT系統；“3+1”電路

電源浪涌保護器在IT系統中的應用，對于IT系統中關于TN和TT系統的系統中SPD的使用，以及與“故障條件下防止電擊“的保護裝置的關系，對于IT系統同樣適用。因此，在RCD的上游使用1級和2級SPD的做法也推薦用于IT系統。圖8.1.5.2 給出了在無中線的IT系統中SPD使用的示例。

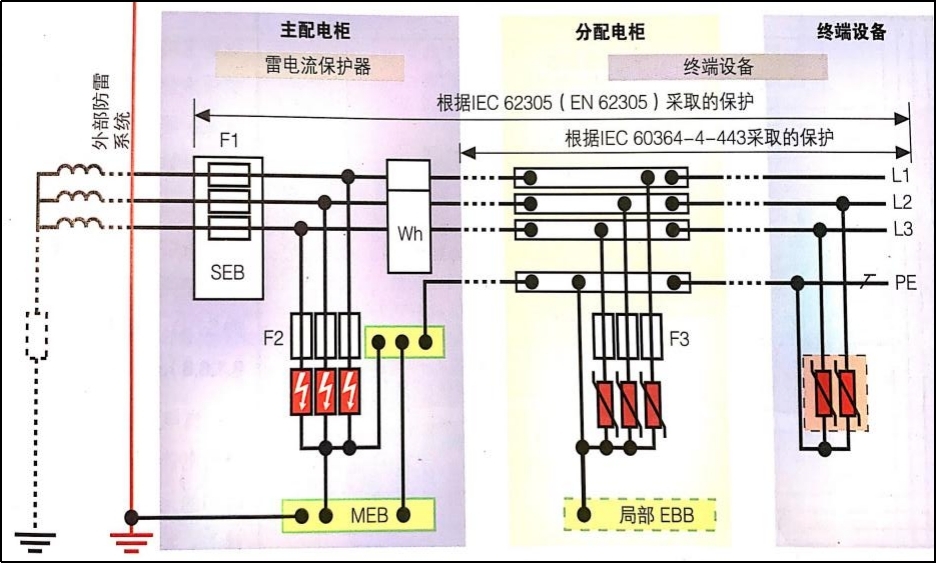

圖8.1.5.2 SPD在無中線的IT系統的應用
